| 一．介绍
作为服务器，需要提供一定的24X7的安全保证，这样可以防止关键节点的宕机引起系统的全面崩溃。春笛公司在长期的邮件系统方案实施过程中，利用OpenSource开源软件，结合金笛邮件系统，成功地为多家单位实施了大容量邮件系统的高可靠双机热备方案。
基于linux的 HA软件可靠稳定，比使用商业版本的HA软件降低成本约9成左右。
在这里我们用 lvs 和 DRBD 实现了一个真实环境下的双机热容错集群。这里的关键技术是如何实现ip代换, mon/heartbeat检测, 文件同步。同样这一方法稍加改动就可以实现oracle热备份、ldap热备份等。
二．方案描述
将真实服务地址绑定到一个虚拟网卡(eth0:1)上通过检测程序(heartbeat)来将主机或是备份主机的虚拟网卡(eth0:1)激活。从而实现热备份。使用网络硬盘RAID来同步文件。检测程序通过内网进行监控。

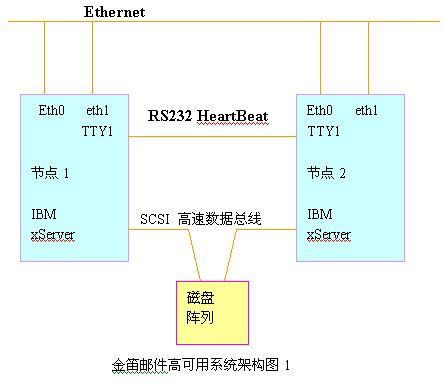

金笛高可用邮件系统架构（双机系统）
工作模式
a) 正常状态：

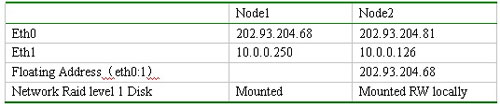

正常工作状态
b) 备份激活：

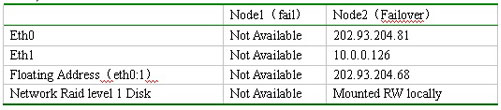

node1失效，node2激活状态
c) 主机就绪：
node1故障排除，恢复状态
d) 切换回正常模式：
需要手动停止备份服务器的服务，系统会自动切换回正常模式
三．软硬件需求
两台双网卡主机完全安装 redhat6.2
主机IP 10.0.0.126 备份主机IP 10.0.0.250
实际服务即浮动IP 202.93.204.68
邮件系统：
金笛邮件系统Jindi-Mail2.0 (http://www.mailer.com.cn)
HA软件：
ftp://ha.redhat.com/pub/ha/piranha-docs-0.4.17-2.i386.rpm
ftp://ha.redhat.com/pub/ha/piranha-gui-0.4.17-2.i386.rpm
ftp://ha.redhat.com/pub/ha/piranha-0.4.17-2.i386.rpm
ftp://ha.redhat.com/pub/ha/ipvsadm-1.11-4.i386.rpm
http://www.complang.tuwien.ac.at/reisner/drbd/download/drbd-
0.5.8.1.tar.gz
安装软件:
rpm –Uvh ipvsadm* piranha*两台主机都要装
金笛邮件系统安装
DRBD 安装
Tar zvxf tar -zvxf drbd-0.5.8.1.tar.gz cd drbd make make install
有如下相关文件
/usr/sbin/drbdsetup
/lib/modules/2.2.18pre11-va2.1/block/drbd.o
/etc/ha.d/resource.d
/etc/rc.d/init.d/drbd
/sbin/insmod drbd进行测试
应返回”Using /lib/modules/2.2.18pre11-va2.1/block/drbd.o”
四．设置
编辑/etc/lvs.cf文件
#Example of /etc/lvs.cf
#还需要smtpd popd这两个启动脚本
service = fos # 采用fos模式
primary = 10.0.0.126 # 主ip地址(qmail)
backup = 10.0.0.250 # 备份主机ip地址(Backup)
backup_active = 1 # 激活备份
heartbeat = 1 # 激活Heartbeat
heartbeat_port = 1050 # Heartbeat端口
keepalive = 2 # heartbeat间隔 单位秒
deadtime = 10 # 判定死机间隔
rsh_command = ssh # 文件同步方案 选ssh
#failovermail服务
failover pop {
active = 1 # 激活监听服务
address = 202.93.204.68 eth0:1 #
port = 110 #pop 端口
send = "n" #pop 连接特征串
expect = "+OK" #pop 反馈特征串
timeout = 10
start_cmd = "/etc/rc.d/init.d/popd start" #pop 启动命令
stop_cmd = "/etc/rc.d/init.d/popd stop" #pop关闭命令
}
failover smtp {
active = 1 #激活监听服务
address = 202.93.204.68 eth0:1 #
port = 25 #smtp端口
send = "n" #smtp 连接特征串
expect ="220" #smtp 反馈特征串
timeout = 10
start_cmd = "/etc/rc.d/init.d/smtpd start" # smtp启动命令
stop_cmd = "/etc/rc.d/init.d/smtpd stop" # smtp关闭命令
}
failover mirror {
active = 1
timeout = 10
start_cmd = "/etc/ha.d/resource.d/datadisk start" # DRBD启动命令
stop_cmd = "/etc/ha.d/resource.d/datadisk stop" # DRBD 关闭命令
}
同步LVS文件
scp /etc/lvs.cf 10.0.0.112:/etc/lvs.cf
编辑/etc/fstab加入 （两台都要加）
/dev/nb0 /var/qmail ext2 noauto 0 0 #FOS RAID
如下
/dev/sda1 /boot ext2 defaults 1 1
/dev/sda2 / ext2 defaults 1 1
/dev/nb0 /var/qmail ext2 noauto 0 0 #FOS RAID
/dev/sda4 swap swap defaults 0 0
/dev/cdrom /mnt/cdrom iso9660 noauto,owner,ro 0 0
/dev/fd0 /mnt/floppy auto noauto,owner 0 0
none /proc proc defaults 0 0
none /dev/pts devpts gid=5,mode=620 0 0
编辑/etc/drbd.conf
resource drbd0 {
protocol=B
fsck-cmd=fsck.ext2 -p -y
on thost1 {
device=/dev/nb0
disk=/dev/hda7
address=10.0.0.126
port=7789
}
on thost2 {
device=/dev/nb0
disk=/dev/hda7
address=10.0.0.250
port=7789
}
}
检查两台主机drbd是否载入
#/sbin/lsmod
Module Size Used by
drbd 37792 0 (unused)
3c59x 20880 1 (autoclean)
如果drbd没有载入用如下命令载入
/sbin/insmod /lib/modules/2.2.18pre11-va2.1/block/drbd.o
在备份主机上挂接镜像盘
/usr/sbin/drbdsetup /dev/nb0 disk /dev/sda2
/usr/sbin/drbdsetup /dev/nb0 net 10.0.0.250 10.0.0.126 B
在主机上挂接镜像盘
/usr/sbin/drbdsetup /dev/nb0 disk /dev/sda2
/usr/sbin/drbdsetup /dev/nb0 net 10.0.0.126 10.0.0.250 B
/usr/sbin/drbdsetup /dev/nb0 primary
两台主机安装文件卷
/sbin/mkfs -b 4096 /dev/nb0
mount /dev/nb0 /var/qmail
启动
启动主机的drbd
/etc/rc.d/init.d/brdb start
启动备份主机的drbd
将金笛邮件系统 安装到 /home/webmail
启动主机的邮件系统 startup.sh
启动主机的pulse
/etc/rc.d/init.d/pulse start
启动备份主机的drbd
访问主机的smtp pop服务 查看是否正常（这点很重要）
然后才能启动备份主机的 pules
以上顺序不能弄错
测试
连接qmail测试是否正常工作
使用ifconfig 查看虚拟网卡是否工作
停止 主机的邮件系统服务
shutdown.sh
连接smtp pop 测试是否正常工作
使用 ifconfig 查看备份主机的网卡是否工作
正常的话应该将202.93.204.68绑定到这台主机上了
然后在停止备份主机的qmail服务 202.93.204.68应该被绑回到主机上了
五．参考文献
http://www.slackworks.com/~dkrovich/DRBD/
http://ha.redhat.com
http://linux-ha.org
http://www.linuxvirtualserver.or
关于此方案的技术咨询
|
